整流變壓器的內部結構及其容量大小

　　整流變壓器鐵心是選用冷軋硅鋼片。在較大型變壓器中，為了降低空載損耗，鐵心片選用全斜接縫。鐵心整體結構選用引進的先進技術，這一點需要注意。

　　網側線圈多選用連續式結構，調壓線圈多選用層式結構，而閥側線圈一般均為雙餅式結構。由于利用了電子計算機計算電場和線圈的沖擊特性，使得線圈結構具有優良的電氣特性和耐沖擊強度。

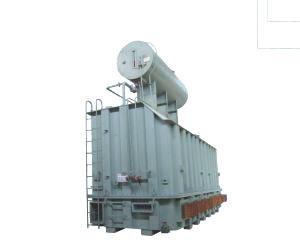

　　關于較大型整流變壓器，油箱選用了折扳式結構，不僅美化了外形，而且大大提高了油箱的機械強度。閥側出線既有箱頂出線，又有箱壁出線，方便了與整流裝置的連線。整流變壓器閥側出線端子選用環氧澆注成形低壓導電桿，使得變壓器外形美觀緊湊。

　　變壓器裝有各種溫度計、瓦斯繼電器、釋壓器、互感器等保護裝置，關于高電壓產品選用隔閡式儲油柜以保證變壓器的安全可靠運轉。

　　整流變壓器是變壓器中應用比較廣泛的一種，整流變壓器容量的大小直接影響到其運轉效率，那么其容量的大小與什么要素有關呢？

　　整流變壓器的容量與發熱量有關。關于一個設計好的整流變壓器，假如在散熱不好的環境中工作，假設為1000KVA，假如增強散熱能力，則有可能工作在1250KVA。另外，整流變壓器的標稱容量還與答應的溫升有關。

　　例如，假如一臺1000KVA的變壓器，答應溫升為100K，假如在特另外情況下，能夠答應其工作到120K，則其容量就不止1000KVA。由此也能夠看出，假如改善整流變壓器的散熱條件，則能夠增大其標稱容量，反過來說，關于和同容量的變頻器，能夠減小變壓器柜的體積。

　　所以在有些招標過程中，競爭對手故意標稱較大的整流變壓器容量，給用戶設計裕量較大的假象，實際上是沒有意義的，要害還要看整流變壓器的體積和散熱方式。發熱量、體積都會影響到整流變壓器的容量，因此在購買時，調查發熱量的大小、變壓器柜的體積，能夠客觀的反應出整流變壓器容量的大小。
