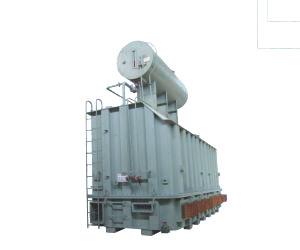

整流變壓器的綜合知識分析

　　整流變壓器是整流設備的電源變壓器。整流設備的特點是原方輸入電流，而副方通過整流原件后輸出直流。變流是整流、逆流和變頻三種工作方式的總稱，整流是其中應用廣泛的一種。作為整流裝置電源用的變壓器稱為整流變壓器。工業用的整流直流電源大部分都是由交流電網通過整流變壓器與整流設備而得到的整流變壓器整流變壓器是將電網電源轉換為整流裝置所需要的電源，廣泛應用于變頻、電化學電解、牽引、傳動、直流輸電、電鍍、充電、勵磁、靜電除塵及一般工業用整流電源等領域。

　　整流變壓器是整流系統的變壓器。整流變壓器的功能：

　　(1)是供給整流系統適當?shù)碾妷海?/p>

　　(2)是減小因整流系統造成的波形畸變對電網的污染。

　　整流變壓器-原理

　　整流變壓器和普通變壓器的原理相同.變壓器是根據電磁感應原理制成的一種變換交流電壓的設備．變壓器一般有初線和次級兩個互相獨立繞組，這兩個繞組共用一個鐵芯．變壓器初級繞組接通交流電源，在繞組內流過交變電流產生磁勢，于是在閉合鐵芯中就有交變磁通．初、次級繞組切割磁力線，在次級就能感應出相同頻率的交流電.變壓器的初，次級繞組的匝數比等于電壓比.．如一個變壓器的初級繞組是440匝，次級是220匝．初級輸入電壓為220V，在變壓器的次就能得到110V的輸出電壓．有的變壓器可以有多個次級繞組和抽頭．這樣就可以獲得多個輸出電壓了．

　　整流變壓器-特點

　　與整流器組成整流設備以便從交流電源取得直流電能的變壓器。整流設備是現代工業企業常用的直流電源，廣泛用于直流輸電、電力牽引、軋鋼、電鍍、電解等領域。

　　整流變壓器的原邊接交流電力系統，稱網側；副邊接整流器，稱閥側。整流變壓器的結構原理和普通變壓器相同，但因其負載整流器與一般負載不同而有以下特點：

　?、僬髌鞲鞅墼谝粋€(gè)周期內輪流導通，導通時間只占一個周期一部分，所以，流經整流臂的電流波形不是正弦波，而是接近于斷續的矩形波；原、副繞組中的電流波形也均為非正弦波。圖中所示為三相橋式Y(jié)/Y接法時的電流波形。用晶閘管整流時，滯后角越大，電流起伏的陡度也越大，電流中諧波成分也越多，這將使渦流損耗增大。由于副繞組的導電時間只占一個周期的一部分，故整流變壓器利用率降低。與普通變壓器相比，在相同條件下，整流變壓器的體積和重量都較大。

　?、谄胀ㄗ儔浩髟⒏边吂β氏嗟龋ê雎該p耗），變壓器的容量就是原繞組（或副繞組）的容量。但對于整流變壓器，其原、副繞組的功率有可能相等，也可能不等（當原、副邊電流波形不同時，例如半波整流），故整流變壓器的容量是原、副邊視在功率的平均值，稱為等值容量，即式中S1為原邊視在功率，S2為副邊視在功率。

　　③與普通變壓器相比，整流變壓器的耐受短路電動力的能力必須嚴格符合要求。因此，如何使產品具有短路動穩定性，是設計、制造中的重要課題。整流變壓器-主要用途

　　電化學工業----這是應用整流變較多的行業，電解有色金屬化合物以制取鋁、鎂、銅及其它金屬；電解食鹽以制取氯堿；電解水以制取氫和氧。
