磁性調壓器有什么原理？
磁性調壓器是由變壓器和飽和電抗器兩部分組成，其工作過程就是利用飽和電抗可調控的特性來改動電源電壓在變壓器一次繞組(WB1)和電抗器電抗繞組(WG)上的分配比例，然后到達調理二次輸出電壓的目的。
因?yàn)榇判哉{(diào)壓器中，包括有飽和電抗器的作用，電抗繞組具有限流作用，因而可獲得較好的下墜外特性。
磁性調壓器有鐵心有環式與柱式兩種。
柱式鐵心與一般變壓器類似，用調壓器硅鋼片疊成；環式鐵心則用硅鋼帶卷成。20kVA及以下的，多選用環式鐵心；容量超越20kVA者多采用柱式鐵心。
在環式結構中，繞組用絕緣銅線單層繞在環式鐵心上。線圈部分外表磨去絕緣層而成潤滑平面，用電化石墨做成的電刷與它相觸摸。利用電磁現象，電刷可借手輪在導線外表旋轉滑動，然后改動輸出電壓。
磁性調壓器是一種沒有機械傳動，無觸點的調壓器，能夠帶動負載進行滑潤無級調壓。電壓的調理是由直流電流來操控的，能夠開環手控，也能夠按不同的操控信號完成閉環自控，它是自動操控系統中的執行元件。

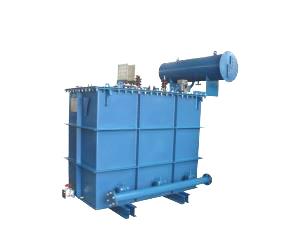

磁性調壓器是調壓飽和電抗器與爐用電源變壓器一體化的設備，利用小功率的直流電流調控磁特性，進而無級調整工作電壓及功率。磁性調壓器是高內阻、軟外特性電源設備、可靠性高、操作及維護簡便，易于完成自動操控等特色，故廣泛應用于鹽浴爐、真空爐、單晶和多晶爐、垂熔爐、裂解爐等工業爐，并在玻璃、硅酸鋁耐火纖維電熔爐，應用領域越來越廣。
